Hiroshi 16PLS 16 通道无源线路分配系统

Hiroshi 16PLS 16 通道无源线路分配系统

当前分类:音频分配器
产品描述

整系列 16 通道无源线路分配系统,是设计于为能灵活改变线路编排的音频系统安装工作,以全标准卡农接线座设计,用户可轻易地更改及转换输入及输出线路的位置及安排。

专业广播质量线路分配系统,可提供要求高的音频指标,选用一级质量的欧洲名厂 LUNDAHL 音频变压器,能提供处理高达 +24dBu 的音频电平信号。

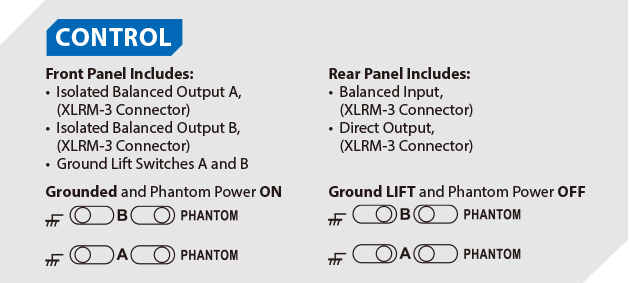

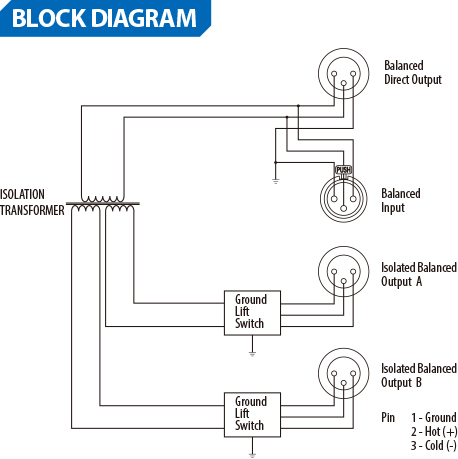

线路分配器的每一通道均分别设有三组输出:1 组直接输出、2 组变压器隔离输出、而该 2 组变压器隔离输出 (A及B) 亦同样设有地线分离选择开关,可帮助解决因地线回路产生的噪音。将开关推向左时,地线会设定分离;而将开关向右时,地线将会设定为连接。

特性

•广播级音频质量。

•作电平可达 +24dBu。

•高集成度设计。

•三路线路分配输出。

•音频变压器隔离输出。

•两路地线分离设定选择。

•标准 2U-19" 机架机体。

•前及后面板可同样安装在机架上。

•坚固耐用的全金属机体。

•军事指标配件制造。

技术指标

 频率响应0dB/-0.2dB
  20Hz~20kHz
 最大输入电平+18dBu, (1% 50Hz)
  +24dBu, (0.1% 1kHz)
 失真度0.002% (0dBu, 1kHz)
 损耗衰减-2.5dB 于 600Ω 负载
  <0.1dB 于 50kΩ 负载
 输入短路损耗A 或 B -1.5dB
 设置XLRF 卡农母头 输入,
  XLRM 卡农公头 直接输出,
  XLRM 卡农公头 隔离输出 × 2,
  地线连接开关 × 2
 尺寸宽483 × 高88 × 深104 (mm)
 重量6.4kg
