ASI5308,ASI5306,ASI6316 PCI Express Cobranet声卡

ASI5308,ASI5306,ASI6316 PCI Express Cobranet声卡

关键字:Audioscience
产品描述
ASI5308,ASI5306和ASI 6316是专业级别的PCI-E接口声卡适配器,应用目标为声音和娱乐市场。

由于采用了Cirrus Logic的CobraNet以太网声频流传输技术,ASI5308提供了8通道的CobraNet收发功能,ASI5316/ASI6316提供了16通道的CobraNet收发功能。它们能连接到任何的CobraNet兼容设备,并且具有双备份的CobraNet网络接口。

ASI5308,ASI5316和ASI6316基于TMS320C67 VLIW浮点数DSP处理器,连接到高速总线控制器PCI-E接口。

AudioScience MRX技术允许至多8条流(ASI5308)或者16条流(ASI5316/ASI6316),并且可以在CobraNet上使用不同音频格式、采样率来播放、录制,混音这些流。对于ASI5308/ASI5316(译注:原文为ASI5416,疑错)可以为所有流选择16位,24位,和32位的PCM编码格式。对于ASI6316声卡,可以对所有流选择16位PCM,MP3或MPEG层2压缩编码。

AudioScience 提供了ASIControl应用程序,该程序允许ASI5308/ASI5316/ASI6316和网络上的任意其他CobraNet设备建立CobraNet路由连接。

此外还支持第三方的CobraNet设计和管理软件。

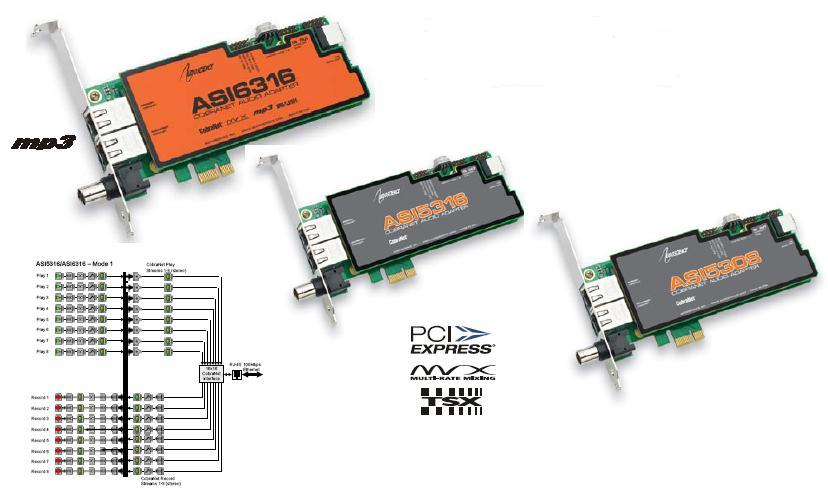

              图一、ASI5308,ASI5318,ASI6316声卡样例

2.

l  8×24位(ASI5308)或者16×24位(ASI5316/ASI6316)CobraNet输入和输出,100M以太网,采样率48kHz,RJ45连接

l  8路(ASI5308)或者16路(ASI5316/ASI6316)流回放或者录音

l  支持格式包括PCM16(ASI5308/ASI5316/ASI6316)和MPEG 层2和MP3(ASI6316)

l  专用字时钟同步输入输出(可选的)*

l  跨卡同步功能以支持ASIO声道严格对齐 *

l  由串口转接成的USB接头(Serial bridge exposed as a USB header)

l  MRXTM 技术支持多种流和多种采样率的录音、播放和混音

l  TSXTM 时间缩放技术能使压缩/扩展播放流+/-20%,且不会变调

l  PCI半高式设计,方便该卡安装在2U高的架装计算机上

l  一个系统中支持最多8块该类型声卡

l  可运行于Windows 7,XP, Windows Server 2008/2003,Linux,OS X等操作系统

3.

CobraNet输入/输出
类型 100Base以太网
连接器 RJ-45 (译注:原文即是RJ-4,是否为RJ-45)
精度 16-位,20-位,或者24-位 PCM调制
采样率 48kHz
延时 1.33,2.66或者5.33ms
控制协议 SNMP
信号处理
数字信号处理器(DSP) 德州仪器 TMS320C6713@300MHz
内存 8MB
音频格式-ASI5308/ASI5316 8比特 非符号型 PCM
16比特 符号型 PCM
24比特 符号型 PCM
32比特 符号型 PCM
32比特 浮点型 PCM
音频格式-ASI6316 8比特 非符号型 PCM
16比特 符号型 PCM
24比特 符号型 PCM
32比特 浮点型 PCM
MPEG-1 层2
MPEG-1 层3(MP3)
MRX 重放采样率 8 ~ 96kHz,1Hz分辨率
  录音采样率 8 ~ 96kHz,1Hz分辨率
  信噪比 THD+D -110dB
其他规范
总线 X1 PCI 高速总线
尺寸 155毫米×82毫米×13毫米
重量 227克
工作温度 0℃ - 70℃
电源 +3.3V@1.1A



* 只在驱动4.04及以上版本适用
